- 300ｋＶ 高電圧実習装置 : Ａ高校
Ａ高校 : 300ｋＶ 高電圧実習装置
交流・直流・衝撃電圧の3種の高電圧を発生させ、それらを１つの操作盤で共有して色々な高電圧における現象の実験、及び耐圧試験などが簡単に行うことができます。

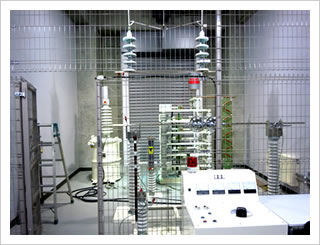

高電圧実習装置の構成
衝撃電圧発生装置
| 発生電圧 | 300ｋV |
|---|---|
| 出力波形 | 1.2 x 50 μsec |
| 最大利用率 | 80% |
| 単位コンデンサ容量 | 0.5 μF /50kWVDC 70kTVDC |
| コンデンサ個数 | 充電方式 直列充電方式 |

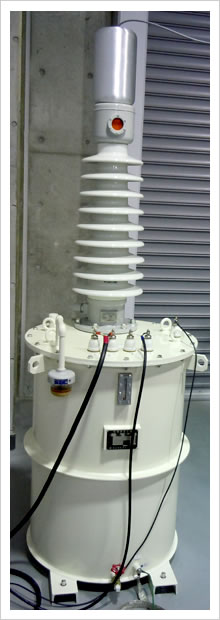

試験用変圧器
| 入力 | 1φ60Hz 200V |
|---|---|
| 出力 | 100kV 100mA |
| 検査電圧 | 100V |
| 定格容量 | 10kVA |
| 定格時間 | 30分 |
放電間隙装置
| 放電電球電極 | 250㎜ 球 |
|---|---|
| 最大電圧 | 100kV |
| 間隙調整方式 | 手動 |
| 付属電極 | 変板 針状 棒状 オイルカップ |
操作盤
| 形式 | 鋼板製ベンチボード形 |
|---|---|
| 入力電圧 | AC 200V |
| 出力電圧 | AC 0 - 260V |
| 周波数 | 60Hz |
| 始動電源回路 | 内蔵 |
直流発生器
◆整流器
◆倍率器
◆平滑用コンデンサ:0.1μF 75kWVDC 100KTVDC
※写真 左から順に
