興亜電機株式会社トップページ >製品情報 >その他製品
プラズマ電源装置
型式：SEWL-100ー100
仕様 SEWLシリーズ
| 入力 | ３φ 200Ｖ±10％ 50/60Ｈｚ |
|---|---|
| 出力 | ＤＣ100Ｖ 100Ａ 10ｋＷｍａｘ 連続 ＊トリガ電圧重畳（初期放電を容易にする） |
| 冷却方式 | 強制ファン風冷 |
| 制 御 | 定電流方式 内／外制御； 内部＝ポテンショメーター（10回転VR） 外部＝０～５Ｖ信号 電源ON／OFF制御（内部及び外部） 電源インターロック信号 |
| 信 号 | 電圧モニター 電流モニター 異常信号 アーク発生信号 |
| 環 境 | 周囲温度・・・０～40℃ 湿度 ・・・35～85％ＲＨ |
| 外形寸法 | W480×D503×H299 |
| 質 量 | 37kg |
CVCF電源装置
型式：SEW-1000WR100
仕様 SEWシリーズ
| 入力仕様 | １φ 100Ｖ±10％ 50/60Ｈｚ |
|---|---|
| 出力電圧 | １φ 100/200Ｖ |
| 容量・電流 | １ｋＶＡ 10/５Ａ |
| 出力周波数 | 50/60Ｈｚ |
| 出力電圧精度 | ±１.５％ （設定電圧に対して） |
| 出力電圧可変範囲 | 100Ｖ系 70Ｖ～130Ｖ，200Ｖ系 140Ｖ～260Ｖ |
| 出力応答速度 | 500μsec |
| 出力周波数安定度 | 50/60Ｈｚに対して ±0.01Ｈｚ |
| 出力波形歪率 | 整流器負荷２.５％以内 |
| 外部制御機能 | 100/200Ｖ（設定電圧に対して） 90/100/110％の切替 |
| 環 境 | 周囲温度・・・０～40℃ |
| 湿度 ・・・35～85％ＲＨ | |
| 外形寸法 | W200×D410×H665(キャスタH65含む) |
| 質 量 | 37kg |
超音波洗浄用基板
仕様
電源基板
| 入力電圧 | AC100V±10％ 50/60Hz |
|---|---|
| 整流方式 | 全波整流／半波整流 切換端子付 |
| 入力フィルタ | コモンモードフィルタ／ノーマルモードフィルタ |
| 出力電流 | MＡX 4A |
| 出力端子 | 2回路 |
| 警報出力 | 1A(無電圧），温度異常，出力電流無 |
| 環 境 | 周囲温度・・・0～40℃ |
| 湿度 ・・・ 85％RH以下 | |
| 外形寸法 | 130×75 mm |
発振基板
| シングルエンドインバータによる高周波発生器 | |
| オフタイム一定による共振スイッチ | |
| オンタイム調整にて出力エネルギーのコントロール | |
| 出力電流の有無の検出 | |
| 環 境 | 周囲温度 0～40℃ |
|---|---|
| 湿度 85％以下 | |
| 外形寸法 | 90×75 mm |
単相－三相変換装置
本装置は商用の低圧電力（三相電源）を使用しないため、低圧電力の契約をしなくても三相電源として使用できます。正弦波で出力します。
仕様
| 1S | 3S | 5S | |||
|---|---|---|---|---|---|
| 出 力 | 容量（ｋVA） | 1 | 3 | 5 | |
| 相数 | 三相3線 | ||||
| 定格電圧 | 200V | ||||
| 不平衡 | 約±5％（抵抗負荷） | ||||
| 突入電流ﾋﾟｰｸ保護(A) | 7.2 | 21.6 | 36 | ||
| 入力 | 相数 | 単相3線 ／ (＊)単相2線 | |||
| 定格電圧 | AC100V＋AC100V／AC100V or AC200V | ||||
| 変動範囲 | ±10％ | ||||
| 周波数範囲 | 50／60Hz | ||||
| 環境 | 周囲温度 | 0～40℃ | |||
| 湿度 | 35～85％RH | ||||
| 外観 | 寸法 | W mm | 詳細はご相談ください | ||
| D mm | |||||
| H mm | |||||
| 塗装色 | ご指定の色 | ||||
| 質量 kg | 詳細はご相談ください | ||||
使用例

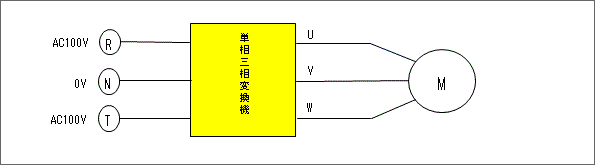

１．電源は単相3線であるが、三相のモータまたは三相の機器を使用したい。

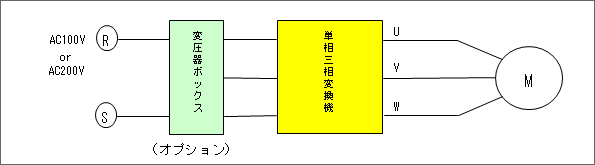

２．電源は単相100Vor200Vであるが、三相のモータまたは三相の機器を使用したい。

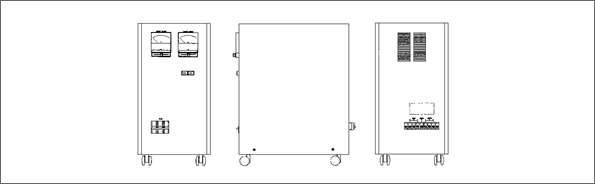

■外形参考図
周波数変換装置 ＳＥＦシリーズ
インバータ部の高周波化により高性能な電圧安定度、出力波形率、高速応答で
直線性非直線性負荷を選ばない周波数変換方式の交流定電圧・定周波電源です。
用途
- ■生産ライン安定用
- ■商品検査用
- ■動力ライン用 etc.
特長
- ● 小型軽量
- ● 瞬停に強い （300msec） ※保持時間延長可
- ● 高速応答 （500μsec）
- ※国内電圧仕様・海外電圧仕様いずれも対応します。ご指定ください。（オプション）
- ※起動電流の大きい負荷（モータ等）の容量選定はご指定ください。
- 注1）入力－出力間は非絶縁です。
- 出力は接地しないでください。
- ELB協調はご相談ください。（絶縁タイプは別途製作いたします。）

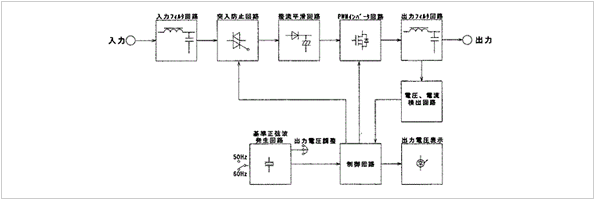

ブロック回路図
動作説明
入力商用電源を直流に変換し、再び高周波スイッチング方式によるＰＷＭインバータで交流に変換します。その高調波成分は、出力フィルタで減衰させています。出力電圧は正確な基準正弦波と比較してＰＷＭインバータを制御しているため、応答性、電圧安定度、波形歪率等高性能を実現しています。
- 注）7.5kVA以上はデジタルパネルメータで出力を表示します。
周波数変換装置（単相)
仕様 SEFシリーズ
単相 出力100Ｖ・・・詳しい型式、仕様はこちらへ（PDFファイル）
※PDFファイルを見ることができない時は、
ダウンロードしてください。
周波数変換装置（三相)
仕様 SEFシリーズ
三相 出力200Ｖ・・・詳しい型式、仕様はこちらへ（PDFファイル）
自動電圧調整器[ＡＶＲデジタル方式、絶縁型] ＳＥＡＣシリーズ
変動する入力電圧に対してタップトランスにサイリスタスイッチを用いてデジタル的に高速切換することにより出力電圧を一定に保つものです。 したがって高効率、応答性等に優れ、どんな負荷にも適応性のある完全静止型自動電圧調整器です。
用途
- ●ＯＡ、ＦＡ機器
- ●通信機器
- ●ＮＣマシン
- ●金型マシン
- ●生産ライン etc
特徴
- ● 応答速度が速く過渡変動が極めて少ない。
- ● 発生波形歪が皆無に等しい。
- ● 負荷を選びません。（Ｒ，Ｌ，Ｃ性いずれも可）
- ● 突流のある負荷にも強い。
- ● 高効率である
国内電圧仕様・海外電圧仕様いずれも対応いたします。ご指定ください。
| 単相2線式 | 100V 115V 120V 220V 230V 240V |
| 単相3線式 | 200/100V 210/105Ｖ 20/110V 230/115V 240/120V 400/200V 440/220V |
| 三相3線式 | 200V 210V 380V 400V 415V 440V |
| 三相4線式 | 200/115V 208/120V 220/127V 380/220V 400/230V 415/240V |
- ※入力変動範囲±15％（標準）のほかに、±20％も製作いたします。
- ※異常電圧警報 出力定格電圧の＋10％を超えると自動的に入力遮断され、非常表示灯およびブザーにて警報を発します。
- ※オプションにてバイパス回路、サージアブソーバ、アレスタを内臓できます。
- 注）仕様欄の入力容量は定格電圧時の値です。
自動電圧調整器[ＡＶＲデジタル方式]
仕様 ＳＥＡＣシリーズ 入力－出力間 絶縁型
単相100V 、単相200Ｖ・・・詳しい型式、仕様はこちらへ（PDFファイル）
三相200V・・・詳しい型式、仕様はこちらへ（PDFファイル
自動電圧調整器[ＡＶＲデジタル方式]
仕様 ＳＥＡＣシリーズ 入力－出力間 非絶縁型
単相100V 、単相200Ｖ・・・詳しい型式、仕様はこちらへ（PDFファイル）
三相200V・・・詳しい型式、仕様はこちらへ（PDFファイル
