移相器（IPS）

移相器（IPS）は、3相IVRとほぼ同一の構造を持ち、
一次側（ローター）と二次側（ステーター）が電気的に絶縁された位相調整用の機器です。
一定の変圧比で出力しながら、ローター位置を変えることで位相を連続的に調整できます。

製作範囲

  • 入力電圧

    100V～6.6kV

  • 出力電圧

    100V～6.6kV

  • 定格容量

    5kVA～1500kVA

  • 冷却方式

    油入自冷or乾式自冷

  • 相数

    3相

  • 位相調整範囲

    -180°～+180°

  • 操作方式

    手動（ハンドル式）
    電動（モーター駆動式、1相or3相、100Vor200V）

  • 操作時間

    下限～上限／20秒～120秒（電動操作時）

用途

  • IVRと同様の用途（IVR単体では作れない出力電圧の調整範囲をTRとIPSの組合せで実現）
  • 大型回転機の温度上昇試験（返環負荷）

など

仕様例

  • 入力電圧

    6600V

  • 出力電圧

    3300V

  • 出力電流

    175A

  • 定格容量

    1000kVA

  • 位相調整範囲

    -180°（遅れ）〜0°

  • 相数

    3相

  • 周波数

    60Hz

  • 時間定格

    連続

  • 設置場所

    屋内

  • 冷却方式

    油入自冷

  • 操作方式

    電動

  • 操作電源

    3相60Hz200V

  • 操作時間

    下限～上限／約60秒

  • 塗装色

    マンセル5Y7/1 半艶

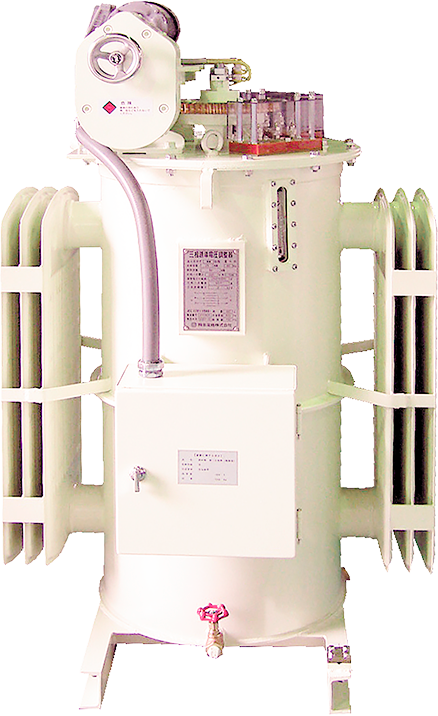

参考写真

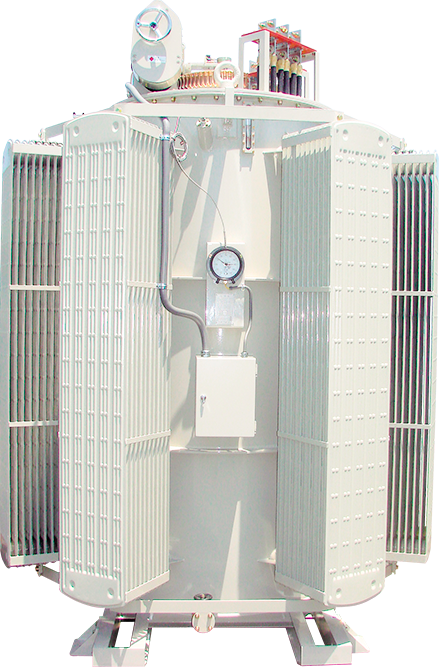

屋外用・油入自冷・電動

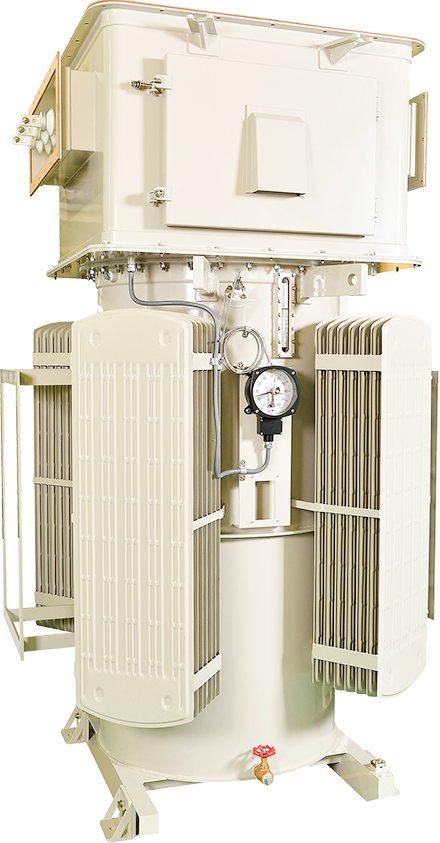

屋内用・油入自冷・電動

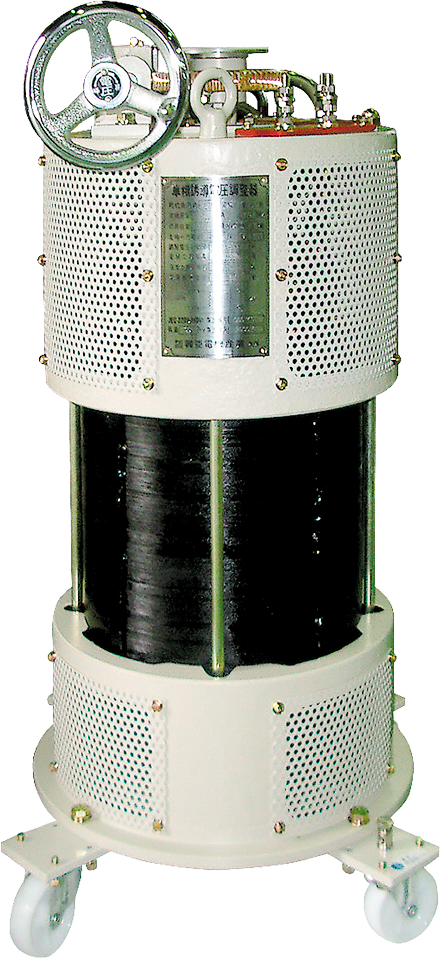

乾式自冷・手動
