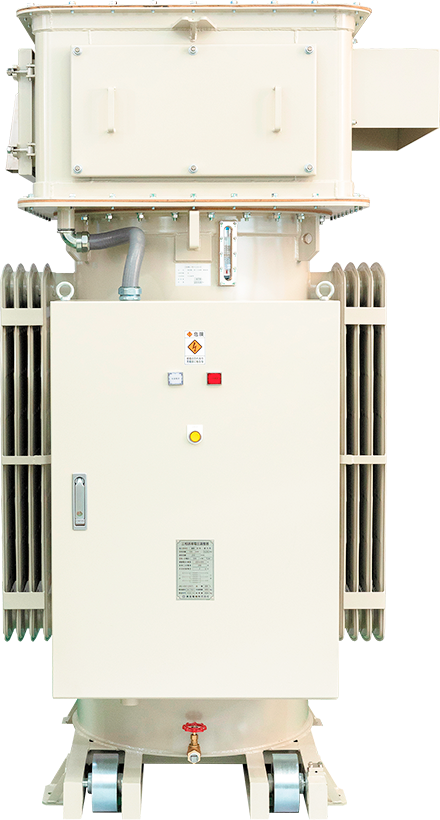

工場内の電圧変動による機器の誤作動や出力過不足を防止するためにIVRを用いて電圧を一定に保つ装置です。IVRの出力電圧をフィードバックし、設定電圧との比較により昇降圧を自動で行い定電圧制御します。フィードバックする対象を電流や電力にすることで定電流、定電力制御も可能です。機器構成はIVRと制御盤から成り、制御盤はIVRに直接取付けたり、別置きで自立型にしたりもできます。
200V±10%
200V
±1%
500A
173kVA
3相
60Hz
自動（電動）
入力が200Vから
+10%、又は-10%
急変時、約15秒で出力200V±1%に復帰

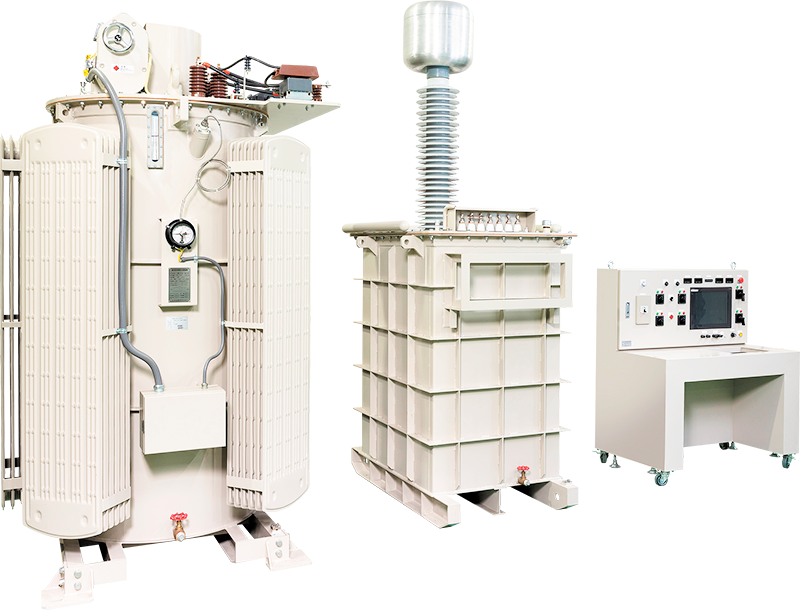

電気設備や絶縁材料の耐電圧試験は0V付近から開始し、試験電圧値に昇圧後所定の時間印加し続け、その後降圧し遮断することが多いです。TTRと電圧調整器(IVRや摺動型電圧調整器)、可変Lなどを組み合わせ、操作盤に集約した信号で一括制御します。主な仕様は各構成機器によります。電動操作が多いですが手動ハンドル操作や自動制御も対応しています。安全保護装置として過電流継電器や外部インターロックなどを標準搭載していますがご要望に応じ追加対応します。
TRに交直変換するための整流器を搭載している装置です。TRを省いた物も製作しています。整流方式は半波、全波、ブリッジ、倍電圧、コッククロフトなど対応しています。
100V～100kV(AC)
1kV～300kV(DC)
0.1A～10A(DC)
電気設備や絶縁材料の直流耐電圧試験を行う装置です。交流耐電圧試験装置に高圧整流装置を加えた構成になります。主な仕様は各機器の仕様によります。
TRやLなどを用いて数kA～数十kAの大電流を流す装置です。用途により電圧調整器と組合せた機器構成もあります。
200V
5V～20V
1kA～10kA、1kAp～40kAp
1相or3相

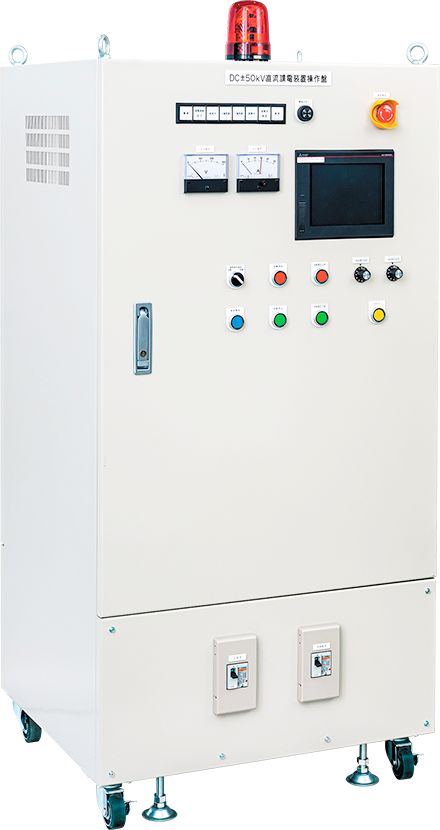

各種試験装置に必要な制御盤（操作盤）も製作しています。盤の形状から搭載部品、プログラム内容までオーダーメイドで対応しています。盤内にIVRやTTR、Lなどが入ることもあります。形状としては自立型、壁掛け型、デスク型などがあります。制御方式としてはリレーシーケース、PLCなどがあります。タッチパネルの搭載など様々なご要望にお応えします。

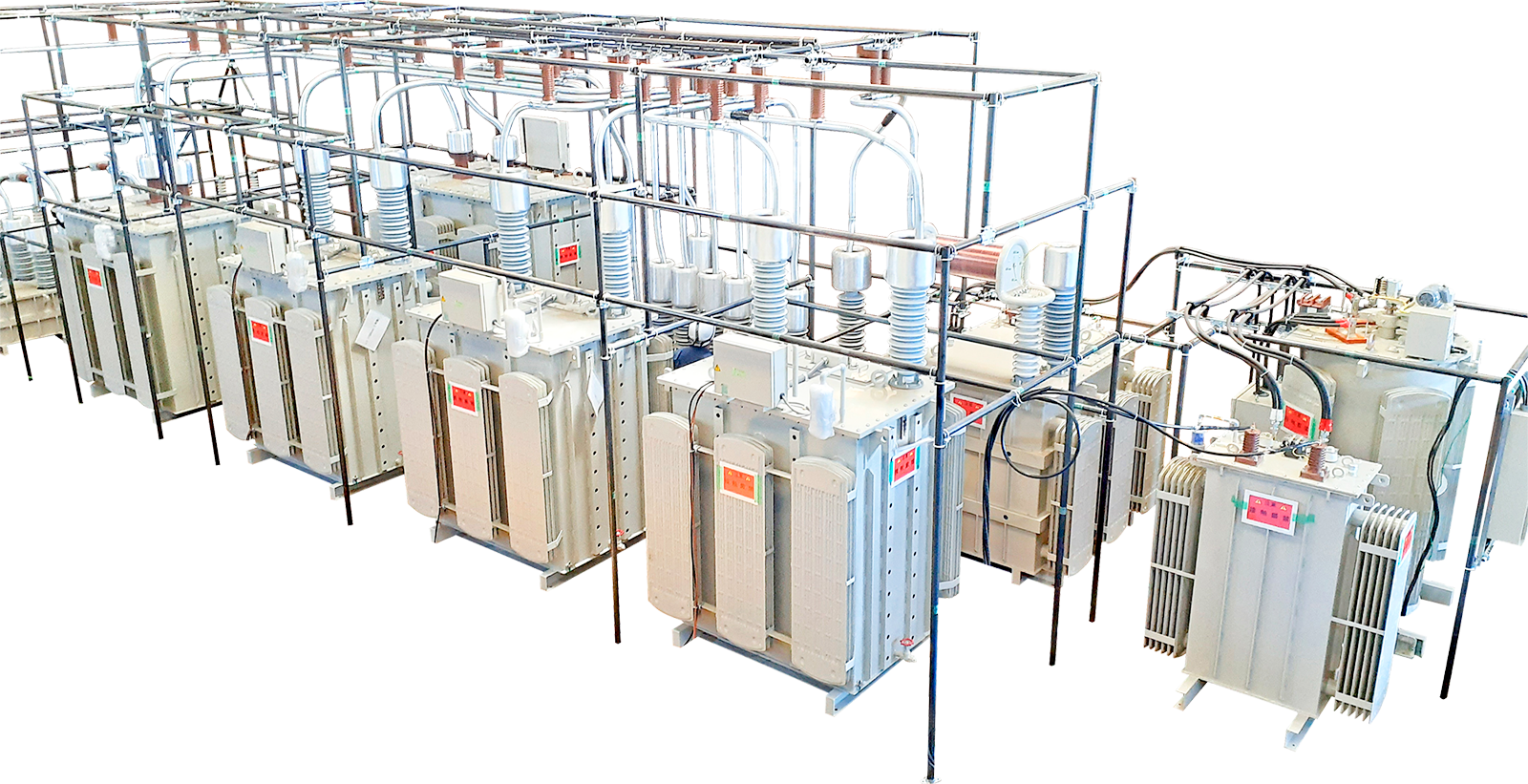

TRやIVR以外にも高電圧や大電流製品、制御装置で培った技術を駆使し様々なご要望にオーダーメイドで設計、製作しています。操作盤ではタッチパネルやPLCを用いた制御も対応しています。
